真空接觸器的工作原理和組成是什么
文章來源：本站 時間：2023-02-22 17:36:04
真空接觸器利用真空斷續器的故障來滅弧，因此經常用于接通和斷開正常工作電流。通常用于需要頻繁啟動和停止的中低壓6kV、380V(660V、1140V)電機的遠程連接和斷開。

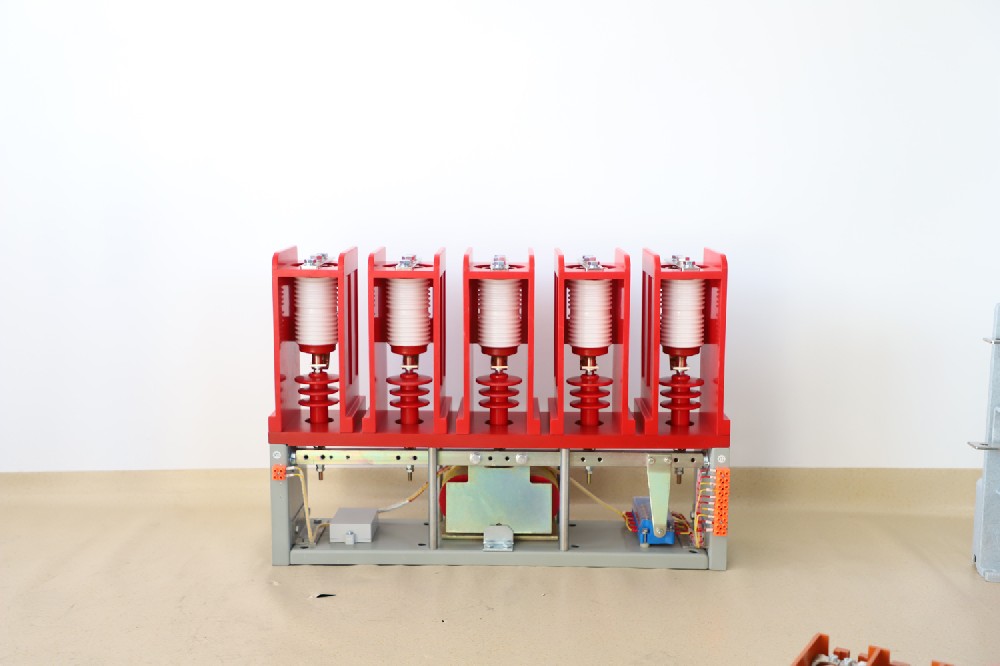

真空接觸器主要由真空斷續器和操作機構組成。真空滅弧室有兩個功能：通過正常工作電流和頻繁切斷工作電流時可靠滅弧。但是，不能切斷過載電流和短路電流。操作機構由一個帶鐵芯的保持線圈和一個電樞組成。當線圈通電時，電樞被吸引，接觸器閉合;當線圈斷電時，接觸器斷開。有兩種類型的保持線圈：直流和交流。
真空滅弧室的外殼由玻璃或陶瓷絕緣材料制成，內部真空通常在0.01Pa以上。由于外殼中的空氣較少，因此可以減小接觸間距，電弧更容易熄滅。接觸材料通常由諸如銅、銻和鋨的合金制成。滅弧室中屏蔽罩的作用是在電流中斷時冷凝在接觸間隙中擴散的金屬蒸汽，這有助于滅弧，還可以防止金屬蒸汽濺到絕緣殼上，從而降低其絕緣強度。動觸頭通過波紋管與殼體下端連接，動觸頭可以上下移動而不漏氣。
